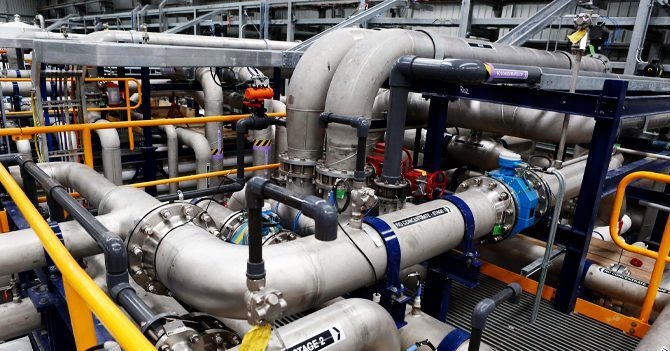

متناسب با استاندارد ASME B31.3 ، هدف از پشتیبانی لوله در معیار های زیر تعریف می شود :

  • استرس را در محدوده قابل قبول نگه دارید
  • از نشتی مفاصل به دلیل لرزش یا نشست های ناهموار جلوگیری کنید
  • جلوگیری از رانش و گشتاورهای بیش از حد بر روی تجهیزات متصل (مانند پمپ ها و توربین ها)
  • تکیه گاه خوب از تنش های بیش از حد در عناصر نگهدارنده (یا مهار کننده) جلوگیری می کند
  • از رزونانس با ارتعاشات تحمیلی ناشی از مایعات اجتناب کنید
  • حفظ انعطاف پذیری حرارتی خوب در خط لوله
  • خط لوله را در موقعیت خود نگه دارید
  • از افتادگی و اعوجاج جلوگیری کنید
  • از جریان گرمای بیش از حد جلوگیری کنید تا دمای عناصر نگهدارنده در محدوده طراحی آنها حفظ شود.



سیستم لوله کشی باید به اندازه کافی پشتیبانی شود تا از تنش های نامناسب، انحراف و لرزش بیش از حد جلوگیری شود.

این امر به محافظت از لوله ها و تجهیزات متصل در برابر بارهای بیش از حد ناشی از حرارت ، وزن ، انحرافات فولادی ، باد ، زلزله و غیره کمک می کند.



معیار طراحی و انتخاب نگهدارنده لوله

معیارهای اصلی (پارامتر) حاکم بر انتخاب سخت افزار پشتیبانی لوله عبارتند از :

  • عملکرد ساپورت لوله
  • مقدار بار عملیاتی مورد انتظار و گاه به گاه
  • محدودیت فضای موجود
  • دمای طراحی سیستم لوله کشی
  • اثرات گسترش سیستم های لوله کشی
  • سازگاری با اتصال لوله و ساختار پشتیبان
  • عایق/روکش لوله، مواد و ضخامت
  • تناسب با محیط زیست
  • سهولت بهره برداری
  • بازرسی و نصب



انواع نگهدارنده و عملکرد لوله

روش های مختلفی برای طبقه بندی تکیه گاه های لوله وجود دارد :

  • بر اساس اتصال به لوله

تکیه گاه مستقیم

تکیه گاه غیر مستقیم

  • بر اساس صلبیت

تکیه گاه صلب

تکیه گاه الاستیک

تکیه گاه قابل تنظیم

  •  بر اساس عایق لوله

تکیه گاه عایق گرما

تکیه گاه عایق سرد

تکیه گاه عایق صوتی

  • بر اساس نوع جوش

تکیه گاه اتصالات جوشی

تکیه گاه بست دار

  • بر اساس عملکرد

تکیه گاه نگهدارنده

تکیه گاه هدایت کننده

تکیه گاه متوقف کننده

تکیه گاه مهاری

تمام طراحی های مختلف پشتیبانی در برخی از این دسته بندی ها قرار می گیرند.

در اینجا، می توانید برخی از پرکاربردترین اصطلاحات مرتبط با پشتیبانی از خط لوله را مشاهده کنید.







ساپورت کفشک Shoe Support

این تکیه گاه معمولاً یک مقطع T شکل است که برای انتقال بار یا نیروها به سازه مجاور ، به لوله متصل شده است .

نگهدارنده لوله کفشک مستقیماً به قسمت زیرین لوله که بر روی ساختار نگهدارنده قرار دارد  بوشن جوشی داده می شود.

ارتفاع کفشک ها به ضخامت عایق بستگی دارد.
