خط تولید اتصالات گازی : در این مقاله سعی بر این داریم که در مورد نحوه تولید اتصالات گازی جوشی به اختصار توضیحاتی دهیم

اتصالات لوله بطور گسترده برای هر سیستم لوله کشی و خط لوله در کاربردهای صنعتی و تجاری  ، مورد استفاده قرار می گیرد.

اتصالات این امکان را فرآهم می آورند تا لوله ها در محل مناسب به هم وصل یا نصب شوند و در صورت لزوم سیستم لوله کشی و خط لوله بسته  شود.

اتصالات گازی در شکل ها و اندازه های مختلف موجود است.

آنها در قیمتهای متنوعی در بازار ارائه می شوند و به زمان ، مواد و ابزارهای مختلفی برای نصب نیاز دارند.

اتصالات بخش مهمی از سیستم های لوله کشی و خط لوله هستند.

در میان هزاران اتصالات تخصصی تولید شده ، هر نوع لوله به اتصالات خاص خود نیاز دارد ، اما معمولاً تمام اتصالات از ویژگی های مشترکی برخوردار هستند.

آلفا پایپ حامی تولیدکنندگان داخلی

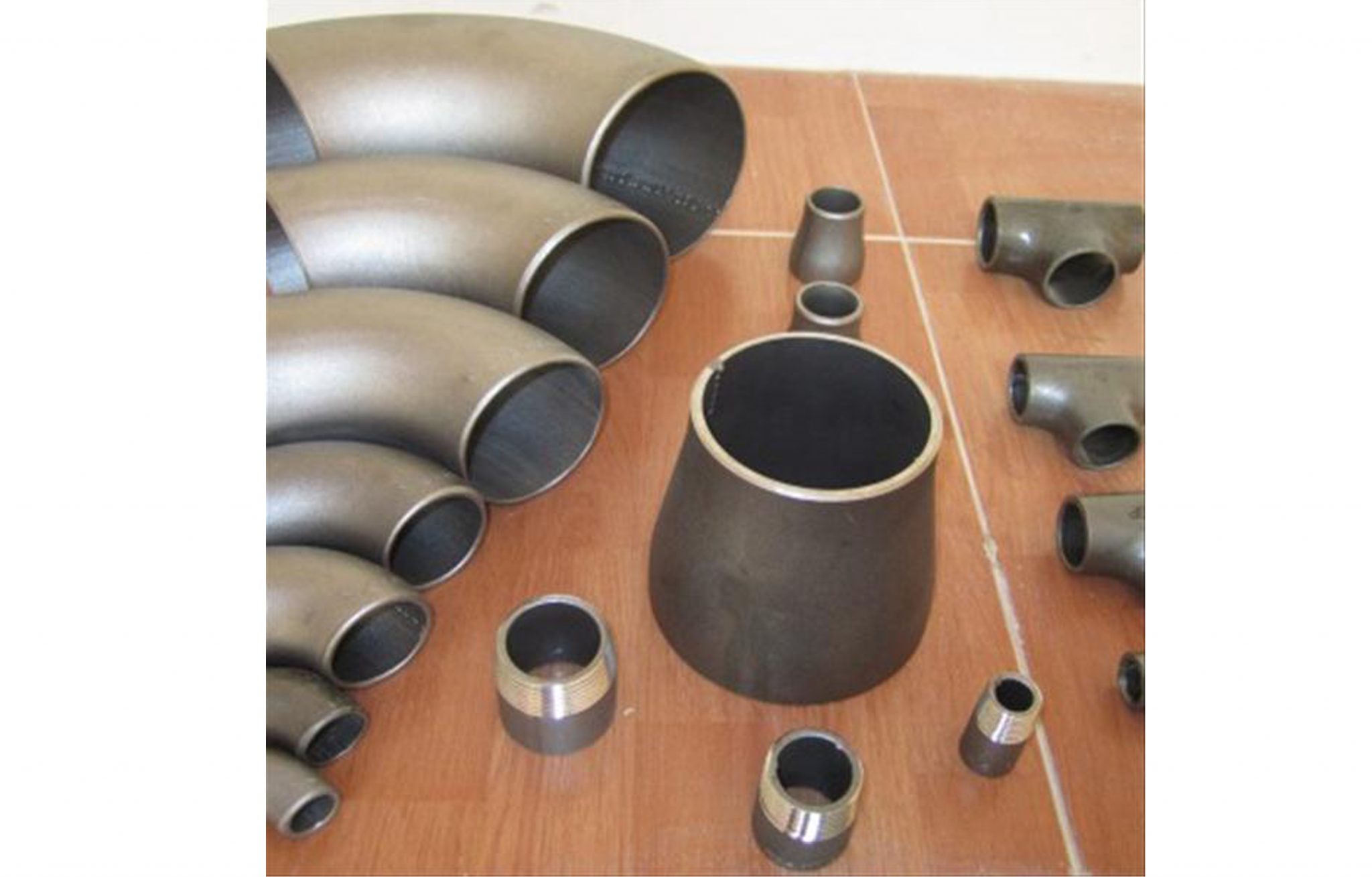

از میان اتصالات جوشی ، می توان به موارد زیر اشاره کرد :

زانو

سراهی

تبدیل

کپ

سردنده

خط تولید زانو جوشی گاز (ساخت زانو از لوله)

زانوها (elbow) از پرکاربردترین اتصالات در لوله کشی گاز می باشند .

این اتصالات برای تغییر درجهت جریان استفاده می شوند.

زانوها به دو صورت استاندارد در دسترس هستند :

زاونوهای ۹۰ درجه

زانوهای ۴۵ درجه

به دلیل تقاضا در مصارف خاص ، زانوهای ۵/ ۲۲ درجه نیز تولید می شوند .

علاوه بر لوله کشی گاز، زانوها متناسب با مواد اولیه به کار رفته در مصارف تعریف شده بنا به زاویه تولیدی استاندارد ، کاربردهای مختلفی دارند.

زانوهای ۹۰ درجه :

برای اتصال شیلنگ ها به پمپ های آب ، دریچه ها و زهکشی های عرشه استفاده می شوند .

زانوهای ۴۵ درجه :

بیشتر در تجهیزات تأمین آب ، شبکه های لوله کشی صنعتی الکترونیکی و شیمیایی ، مواد غذایی ، خطوط لوله تهویه مطبوع ، سیستم آبیاری باغ کشاورزی و تأسیسات انرژی خورشیدی استفاده می شوند .

روش های تولید زانودر خط تولید اتصالات گازی

در ساخت زانو، دو روش جهت تولید وجود دارد:

تولید زانو جوشی به روش سرد

تولید زانو جوشی به روش گرم

تولید زانو جوشی به روش سرد

این روش عمدتا برای زانوهای استیل به علت نیاز به دمای با ۲ برای گرمتر شدن دارد و یا استانداردهایی که باید زانو به روش سرد تولید می شود.

تولید زانو جوشی به روش سرد به سه صورت امکان پذیر است :

روش ساچمه ای

روش شاخه ای

روش پرسی هیدرولیک

نکته قابل اهمیت درتولید زانو به روش سرد ، توجه به این موضوع می باشد

که به علت تیراژ پایین در هنگام تولید این روش به صرفه نیست البته در مواردی ، که به جز تولید به روش سرد راهکار دیگرامکان پذیر نیست لزوم اجرا اجباری نمی باشد .

تولید زانو جوشی به روش شاخه ای

در تولید به روش شاخه ای زن ، لوله ی مورد استفاده هم سایز با زانوی تولیدی انتخاب می شود

این روش فقط برای تولید زانو  در سایز های ۲/۱ ، ۴/۳ و ا اینچ مورد استفاده قرار می گیرد .

نکات کاربردی در خط تولید اتصالات گازی

درروش شاخه ای به علت نحوه تولید ، مقطع زانو به جای دایره به شکل بیضی در می آید .

لوله های مورد استفاده (مواد اولیه )  برای تولید این نوع زانوها اکثرا آهنی می باشد

و ازلحاظ قطر خارجی از سایز جدول کوچکتر می باشند این امر سبب شده است از لحاظ استانداردی مورد تایید نباشند

این دسته از زانوها به دلیل عدم تایید توسط اداره گاز، برای مصارف گاز کشی به هیچ وجه پیشنهاد نمی شود .

زانو جوشی به روش شاخه ای عمدتا برای دکور و مصارف صنعتی معمولی مورد استفاده قرار می گیرد .

تولید زانو جوشی به روش پرس و ساچمه ای

در تولید زانو به روش ساچمه ای ، لوله (مواد اولیه) در یک قالب قرار می گیرد

و با توجه به فشار پرس و ساچمه فلزی لوله شکل زانو را به خود می گیرد .

نکات کاربردی

تولید به روش ساچمه ای برای زانوها ، تا سایز ۴ اینچ می باشد .

این روش به علت تیراژ پایین و اصطحلاک بالا منسوخ شده و به ندرت استفاده می شود .
