انواع کلکتور بوستر پمپ

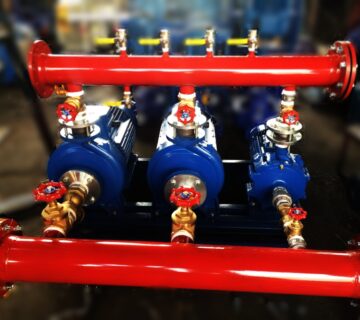

کلکتورها در سیستم‌های بوستر پمپ اغلب از دو نوع فولاد سیاه یا گالوانیزه ساخته می‌شوند. کلکتورهای گالوانیزه نیز به دو روش تولید می‌شوند؛ یکی با استفاده از لوله و اتصالات گالوانیزه به‌صورت فیتینگی و دیگری با آبکاریگرم لوله‌های مانیسمان و یا درزدار فشار قوی. در بوستر پمپ‌های آبرسانی، بیشتر از کلکتورهای گالوانیزه با سه لایه رنگ اپوکسی استفاده می‌شود.
در این سیستم‌ها، آب از طریق کلکتور مکش وارد پمپ شده و پس از افزایش فشار، از طریق کلکتور دهش به شبکه توزیع هدایت می‌شود.
کلکتور مکش یا کلکتور ورودی
کلکتور مکش یا کلکتور ورودی، به‌عنوان پل ارتباطی بین منبع آب و ورودی پمپ‌ها عمل می‌کند. این بخش اغلب از یک لوله ساخته شده و به خروجی مخزن ذخیره آب متصل خواهد شد. برای جلوگیری از بازگشت آب و همچنین تصفیه آن قبل از ورود به پمپ‌ها، شیر و صافی مناسبی در این قسمت تعبیه می‌شود.
ورودی‌های هر یک از الکتروپمپ‌ها به‌صورت جداگانه و از طریق شیر فلکه و اتصالات لازم به کلکتور مکش متصل می‌شوند. بدین ترتیب، آب از طریق این کلکتور وارد بوستر پمپ شده و به سمت پمپ‌ها هدایت می‌شود. لازم به ذکر است که سایز کلکتورهای ورودی پمپ‌ها باید حداقل ۵ اینچ بوده و یک سایز بزرگ‌تر از کلکتور خروجی در نظر گرفته شود. همچنین، انشعاب بین مخزن و کلکتور ورودی پمپ‌ها باید هم سایز با کلکتور باشد تا از افت فشار و کاهش راندمان سیستم جلوگیری شود.
