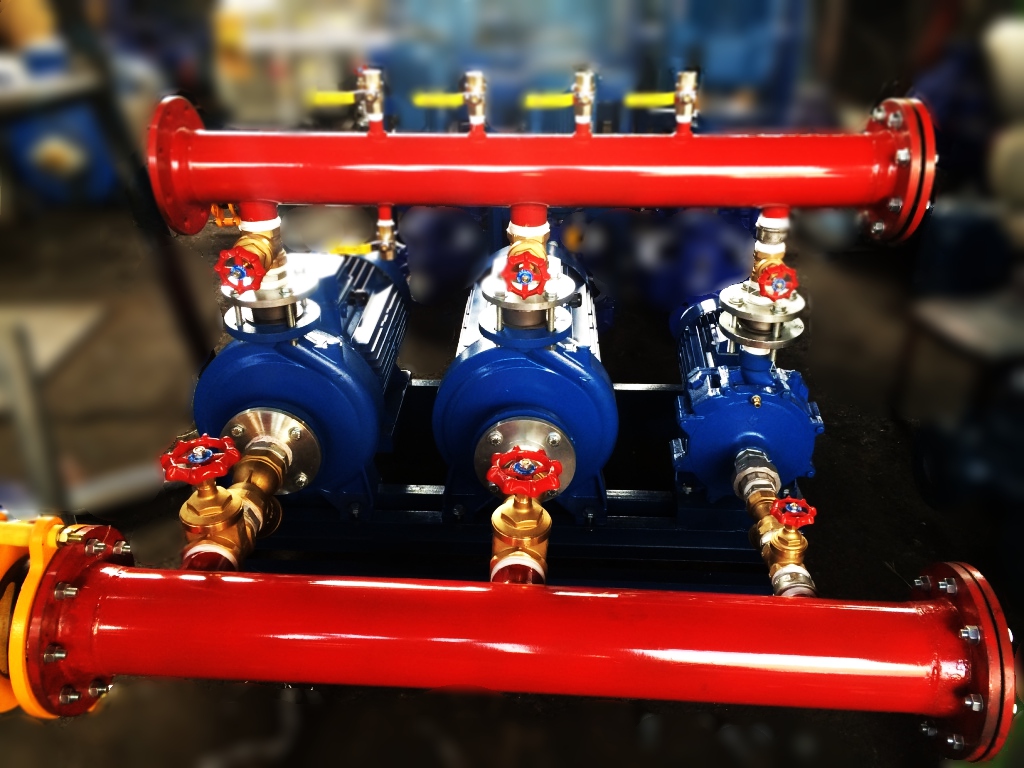

محاسبه سایز کلکتور بوستر پمپ
برای محاسبه سایز استاندارد کلکتور مکش و دهش بوستر پمپ، ابتدا سایز دهانه مکش هر پمپ را به توان دو رسانده و سپس مجموع این اعداد را محاسبه می‌کنیم. در نهایت با گرفتن جذر این مجموع، سایز استاندارد کلکتور بوستر پمپ به دست می‌آید. فیتینگ‌ها و اتصالات بوستر پمپ شامل شیر فلکه‌های ورودی و خروجی، شیر صافی، شیر یک‌طرفه، فلنچ‌ها، سر دنده، مغزی و لرزه‌گیر هستند که بر روی کلکتورهای ورودی و خروجی نصب می‌شوند تا امکان بوست کردن پمپ‌ها فراهم شود.
مراحل ساخت کلکتور
کلکتورها اغلب در سایزهای مختلف با تعداد انشعابات متفاوتی تولید می‌شوند. آلیاژ‌های مناسب برای ساخت کلکتورها بیشتر از جنس برنج، گالوانیزه یا مس هستند. مراحل ساخت کلکتور بوستر پمپ به شرح زیر است:
تعیین ابعاد کلکتور: نخستین گام در ساخت کلکتور، تعیین قطر و طول مناسب لوله اصلی آن است. قطر لوله، متناسب با تعداد انشعابات و دبی سیال عبوری انتخاب می‌شود. اغلب برای تعیین دقیق قطر از رابطه محاسبه سایز کلکتور بوستر پمپ بهره می‌برند. طول کلکتور نیز باتوجه‌به تعداد انشعابات و فضای موجود در موتورخانه تعیین می‌شود. در حالت عادی توصیه می‌شود که در یک کلکتور بین ۵ تا ۸ انشعاب با فاصله یکسان از یکدیگر در نظر بگیرید.
انتخاب جنس لوله: جنس لوله کلکتور، تاثیر مستقیمی بر عمر و عملکرد سیستم دارد. فولاد سیاه به دلیل مقاومت بالا، قیمت مناسب و جوشکاری آسان، یکی از بهترین گزینه‌ها برای ساخت کلکتور است. سایر گزینه‌ها مانند مس، برنج و گالوانیزه نیز ممکن است بسته به شرایط استفاده انتخاب شوند.
برش و آماده‌سازی لوله: پس از انتخاب جنس و تعیین ابعاد، لوله به طول مورد نظر برش داده می‌شود. سپس، محل دقیق انشعابات بر روی لوله مشخص شده و با استفاده از ابزارهای مناسب، سوراخ‌های مورد نیاز برای اتصال انشعابات ایجاد می‌شود.
اتصال انشعابات: لوله‌های انشعاب با قطر مناسب انتخاب شده و به سوراخ‌های ایجاد شده بر روی لوله اصلی جوش داده می‌شوند. دقت در جوشکاری و رعایت استانداردهای مربوطه، از اهمیت بالایی برخوردار است.
آزمایش کلکتور موتورخانه: پس از اتمام مراحل ساخت، کلکتور بوستر پمپ تحت آزمایش فشار قرار می‌گیرد تا از عدم وجود نشتی در اتصالات و جوش‌ها اطمینان حاصل شود.
در صورت مشاهده هرگونه نشتی، باید نسبت به رفع آن اقدام شود. برای این منظور دو سر کلکتور را با استفاده از درپوش‌های مخصوص مسدود خواهند کرد. سپس جریان آب را به داخل کلکتور وارد کرده و با استفاده از فشارسنج جریان آب ورودی کنترل می‌شود. اگر نشتی در کلکتور و انشعابات آن مشاهده نشود سلامت آن تایید خواهد شد.
